HDMI 인텔® FPGA IP 코어

HDMI 인텔 FPGA 지적 재산(IP) 코어는 차세대 비디오 디스플레이 인터페이스 기술에 대한 지원을 제공합니다. 고화질 오디오 및 비디오에 전송할 수 있는 기능 덕분에, 고화질 멀티미디어 인터페이스(HDMI)는 소비자 전자 장치에서 가장 일반적인 디지털 연결 수단이 되었습니다.

HDMI 인텔® FPGA IP 코어

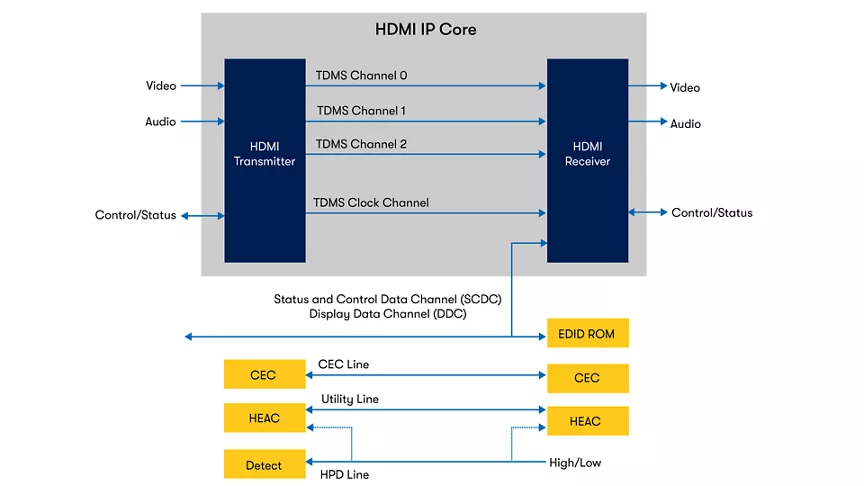

HDMI 케이블 및 커넥터에는 4개의 차동 쌍을 제공하는 데 이는 전환 최소화 차동 신호(TMDS) 데이터 채널 3개와 HDMI 2.0 또는 HDMI 2.1의 FRL(고정 속도 링크) 데이터 채널 4개로 구성되어 있습니다. 이러한 채널을 사용하여 채널당 최대 3.4/6/8/10/12Gbps 원시 데이터 속도로 비디오, 오디오 및 보조 데이터를 제공할 수 있습니다. 새롭게 배포된 인텔® FPGA HDCP 코어를 통해 HDCP 암호화 전송을 당사 IP에 통합할 수도 있습니다.

HDMI 2.1 8K 데모 비디오

이 데모에서 HDMI 2.1 연결성 IP뿐만 아니라 8K ready 비디오 및 이미지 처리 제품군 Intel® FPGA IP를 갖춘 인텔® Arria® 10 FPGA에 대한 새로운 8K UDX10 레퍼런스 디자인을 시연할 예정입니다.

기능

IP 코어 기능	설명
색상 지원	8, 10, 12 또는 16 색상 비트(bpc) RGB와 YCbCr 444, 422 및 420 색상 모드
클록당 심볼	클록당 1, 2, 4 또는 8 심볼
비디오	최대 8K 지원
오디오	최대 32개의 임베디드 오디오 채널

모두 보기 간단히 표시

FMC HDMI 도터 카드에 대한 자세한 내용은 Bitec.

장치 지원

장치 제품군	클록당 1개 심볼 최대 데이터 속도	클록당 2개 심볼 최대 데이터 속도	클록당 4개 심볼 최대 데이터 속도	클록당 8개 심볼 최대 데이터 속도	HDMI 버전
인텔® Agilex™ 7 F-타일	지원되지 않음	지원되지 않음	지원되지 않음	12,000Mbps	v.1.4, v2.0 및 v2.1
인텔® Stratix® 10	지원되지 않음	5,940Mbps	지원되지 않음	12,000Mbps	v.1.4, v2.0 및 v2.1
인텔® Arria® 10	지원되지 않음	5,940Mbps	지원되지 않음	12,000Mbps	v.1.4, v2.0 및 v2.1
인텔® Cyclone® 10	지원되지 않음	5,940Mbps	지원되지 않음	지원되지 않음	v1.4 및 v2.0
Stratix V	2,970Mbps	5,940Mbps	지원되지 않음	지원되지 않음	v1.4 및 v2.0
Arria V	1,875Mbps	3,276.8Mbps	5,940Mbps	지원되지 않음	v1.4 및 v2.0

모두 보기 간단히 표시

품질 기준

기초

연도 IP가 처음 공개됨

2014

인텔® Quartus® Prime 소프트웨어 최신 버전이 지원되나요?

예

상태

FPGA	HDMI 버전	상태
대답 10	2.0	프로덕션
대답 10	2.1	프로덕션
에스10	2.0	프로덕션
에스10	2.1	프로덕션
씨10	2.0	프로덕션
Agilex F-타일	2.1	예비

결과물

고객 결과물은 다음을 포함합니다.

디자인 파일(암호화된 소스 코드 또는 사전 합성 Netlist)
ModelSim*-인텔® FPGA 에디션용 시뮬레이션 모델
타이밍 및/또는 레이아웃 제약
테스트벤치 또는 디자인 예제
개정 관리를 통한 문서화
Readme 파일

예
예
예
예
예
아니요

IP와 함께 제공되는 모든 추가 고객 결과물

없음

최종 사용자가 IP를 구성할 수 있도록 허용하는 매개변수화 GUI

예

인텔 FPGA IP 평가 모드 지원을 위해 IP 코어 활성화

예

소스 언어

Verilog 및 VHDL 모두

Testbench 언어

Verilog 및 VHDL 모두

소프트웨어 드라이버 제공

Verilog

드라이버 운영 체제(OS) 지원

해당 없음

구현

사용자 인터페이스

기타(비디오 데이터)

IP-XACT 메타데이터

아니요

검증

시뮬레이터 지원

ModelSim, VCS, Riviera-PRO, NCSim(Verilog)

하드웨어 검증

인텔® Stratix® 10, 인텔® Arria® 10, 인텔® Cyclone® 10, Stratix® V, Arria® V, 인텔® Agilex 7 F-타일

산업용 표준 준수 테스트 수행

예

수행한 경우, 어떤 테스트를 수행했나요?

HDMI 소스/싱크 준수 테스트 CTS 2.0b

수행한 경우, 테스트한 인텔 FPGA 장치는 무엇인가요?

인텔® Arria® 10, Arria V

수행한 경우, 수행 날짜

2017

수행하지 않은 경우, 예정되어 있나요?

해당 없음

상호 운용성

상호 운용성 테스트를 거친 IP

예

수행한 경우, 테스트한 인텔 FPGA 장치는 무엇인가요?

인텔® Stratix® 10, 인텔® Cyclone® 10, 인텔® Arria® 10, Stratix V, Arria V, 인텔® Agilex 7 F-타일

상호 운용성 보고서 사용 가능

영업팀 문의

모두 보기 간단히 표시

시작하기

디자인 예제 및 개발 키트

디자인 예제	개발 키트 지원	플랫폼 디자이너 준수	제공업체
HDMI 인텔® Stratix® 10 FPGA IP 디자인 예제 사용 설명서	인텔® Stratix® 10 FPGA 개발 키트	예	인텔
인텔® Cyclone® 10 GX 장치용 인텔® FPGA HDMI 디자인 예제 사용 설명서	인텔® Cyclone® 10 GX FPGA 개발 키트	예	인텔
인텔® Arria® 10 장치용 인텔® FPGA HDMI 디자인 사례 사용자 가이드	인텔® Arria® 10 GX FPGA 개발 키트	예	인텔
인텔® Arria® 10 FPGA UHD 비디오 참조 디자인	인텔® Arria® 10 GX FPGA 개발 키트	예	인텔
인텔 FPGA HDMI IP 코어 사용 설명서 4장의 HDMI 하드웨어 데모	인텔® Stratix® 10 FPGA 개발 키트 인텔® Cyclone® 10 GX 개발 키트 인텔® Arria® 10 GX FPGA 개발 키트	예	인텔
인텔 FPGA HDMI IP 코어 사용 설명서 4장의 HDMI 하드웨어 데모	Stratix V GX FPGA 개발 키트 Arria V GX FPGA 개발 키트	아니요	인텔
HDMI 인텔 FPGA IP 디자인 예제 사용 설명서	인텔® Agilex™ 7 FPGA I-시리즈 트랜시버-SoC 개발 키트	예	인텔

모두 보기 간단히 표시

추가 리소스

귀하의 요구 사항에 적합한 Altera® FPGA 지적 재산권 코어를 찾아보십시오.

이 IP 코어에 대한 기술 지원을 받으려면 지원 리소스 또는 인텔® 우수 고객 지원 방문하십시오. 또한 지식 센터 및 커뮤니티에서 이 기능과 관련된 항목을 검색할 수도 있습니다.

Altera® FPGA 지적 재산권 코어에 대한 평가 모드 및 구매 정보.

Quartus® Prime Standard 또는 Pro Edition Software에 대한 활성 라이센스가 있는 무료 Altera® FPGA IP 코어 라이센스.

Altera® FPGA 장치용 설계 예시 및 참조 설계를 다운로드하십시오.

Altera® FPGA 제품 설계 및 가속 요구 사항에 대해서는 영업팀에 문의하십시오.
